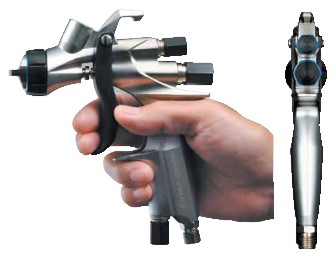

明治 FINER-CORE

カテゴリスプレーガン・カップ類
分類コード681-4227
商品名明治 FINER-CORE
備考センターカップ
目指すのは人が中心のデザイン

Ergono Dynamics Designをテーマに追い求めたのは『美しさ』と『使い易さ』を追求し、手の延長としての「道具」デザイン!!



<<特 長>>

➀高微粒化技術MMFT

スプレーガンの補助穴を最適な位置に配置、穴数を増やし角度を付けることで、ムラを抑えたフラットパターンコントロール(CORE 標準仕様)、多段階に整流されたエアを効率良く先端に送り、薄肉形状からの微粒化により低圧力下での微粒子化を促進する当社独自の微粒化技術MMFT(Meiji Micros Fine Technology)を採用。

②Dynamic Chamber

ボディの小型化を図りながら、極限まで空気回路を大きく取りました。明治独自の特殊形状の分離ヘッドベースを組み合わせることで、大型ガンを超える空気量の確保を実現。そして安定した空気流を先端へ供給することで、高微粒化ワイドパターンの形成が可能となりました。

➂塗料噴出量の最適化

なだらかに上昇する塗料噴出量特性。調整幅が広く急激な流量増加がなく微調整が可能。自動車補修ガンに永く継承された明治独自の塗料調整ねじピッチ0.75mmを採用。

④低抵抗構造・高耐久設計

初期漏れ限度は、50万回。増し締めにより100万回の高い耐久性を実現。スリーブ+ソフトパッキンにより増し締めでニードルの摺動に影響を与えにくい低抵抗構造。

⑤引金荷重低減構造

低摩擦パッキンと通過抵抗の少ない回路構造バルブ形状の最適化によって、ストローク全域で急激な圧力変動が無い引金操作を可能にしました。



●標準仕様

品 番 形 式

塗料

ノズル

口径

空気

キャップ

型式

吹付空気

圧力

(キャップ内圧)

吹付

距離

空気

使用量

塗料

吐出量

最大

有効

パターン

接続口径 本体重量
68142271 FINER-CORE-13 1.3 FINER-CORE 0.2Mpa 200mm 300L/min 170ml/min 280mm

G1/4空 気



G3/8塗 料

340g
68142272 FINER-CORE-15 1.5 200ml/min 300mm
68142273 FINER-CORE-HVLP-13 1.3 FINER-CORE-HVLP

0.18Mpa

(0.07Mpa)

380L/min 135ml/min 280mm
68142274 FINER-CORE-HVLP-15 1.5 155ml/min 300mm

*塗料粘度は、ラッカーエナメル、明治V-1形粘度カップ20秒です。
